Изготовление гибких печатных плат

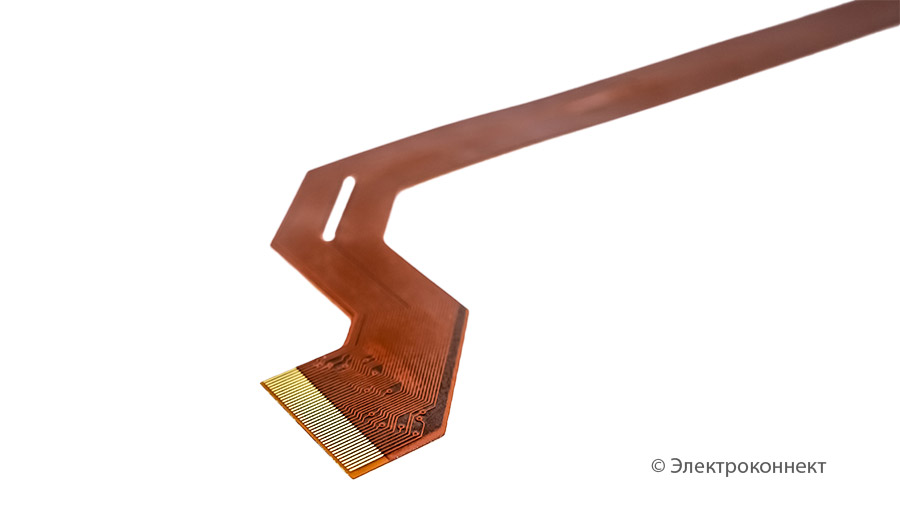

Гибкие печатные платы (ГПП) - тип печатных плат, использующих гибкий базовый материал, с защитным покрытием или без него. ГПП представляет собой многослойную структуру, в которую входят основание (базовый материал), адгезивы, материал проводящего слоя, защитный слой. В некоторых случаях возможно использование материалов без адгезивного слоя.

Гибкие <b>печатные</b> <b><b>плат</b>ы</b> (ГПП)

Основной областью применения ГПП является использование их в качестве соединителей между различными частями электронных устройств выполненных на базе «обычных» (жестких ПП), в качестве замены кабельных соединений. Кроме того, на базе гибких печатных плат могут выполняться катушки индуктивности, антенны и.т.д. Гибкие платы дают возможность создавать уникальные конструкции, которые позволяют решать вопросы межсхемных соединений и монтажа, обеспечивая при этом гибкость системы. Технологии гибких печатных плат предлагают много жизнеспособных решений, среди которых особенно перспективны решения, связанные с созданием пространственных структур межсоединений.

<b><b>Изготовление</b></b> гибких <b>печатных</b> <b>плат</b>

Гибкие печатные платы применяются в различных отраслях промышленности. В автомобилестроении (панели, системы контроля...), в бытовой технике (35 мм камеры, видеокамеры, калькуляторы…), в медицине (слуховые аппараты, сердечные стимуляторы...), вооружение и космос (спутники, панели, радарные системы, приборы ночного видения...), компьютеры (печатающие головки, управление дисками, кабели ...), промышленный контроль ( комутирующие приборы, нагреватели...), инструменты (рентгеновское оборудование, счетчики частиц ...) и др.

Некоторые преимущества применения гибких печатных плат по сравнению с традиционными:

  • динамическая гибкость,
  • уменьшение размера конструкции,
  • уменьшение веса ( 50-70% при замене проводного монтажа, до 90% при замене жестких плат),
  • улучшение эффективности сборки,
  • уменьшение стоимости сборки (уменьшение числа операций),
  • увеличение выхода годных при сборке,
  • улучшение надежности ( уменьшение числа уровней соединений),
  • улучшение электрических свойств (унифицированные материалы, волновое сопротивление, уменьшение индуктивности),
  • улучшение рассеивания тепла (плоские проводники, рассеивание тепла на обе стороны...)
  • возможность трехмерной конструкции упаковки,
  • совместимость с поверхностным монтажем компонентов (совместимость по коэффициенту расширения...),
  • упрощение контроля (визуального и электрического...).



Базовые возможности изготовления гибких печатных плат:

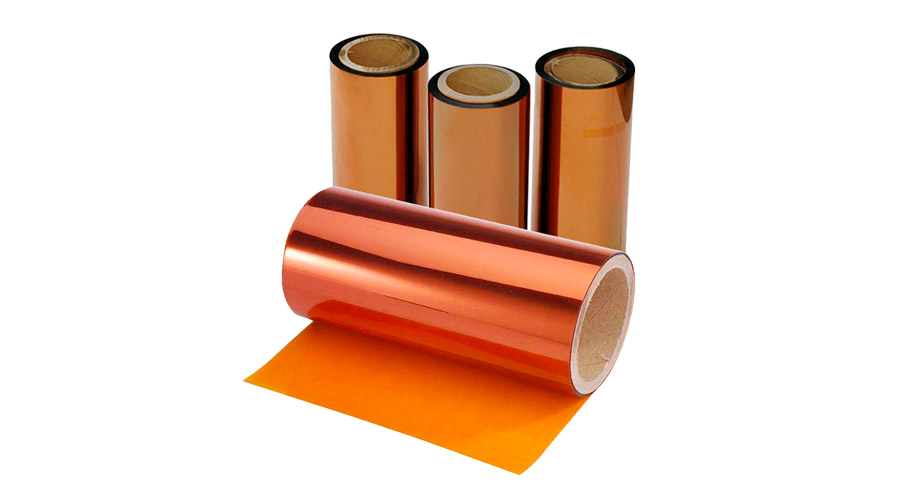

Используемые материалы:

  • Пленка полиимидная безадгезивная DuPont AP 8525 R 18/50/18,
  • пленка полиимидная с адгезивом DuPont LF 8515 18/25/18,
  • покрывная плёнка DuPont LF0120 25/50/0.

Максимальный размер платы, мм: 410 х 270

Класс сложности изготовления:

Подробнее..

Финишное покрытие:

Паяльная маска:

  • по запросу

Маркировка:

  • 1 – 2-х сторонняя, цвет: белый, черная

Мехобработка:

  • Фрезерование

Контроль:

  • Визуальный(100%)
  • Оптический (AOI) Orion

Стандарты контроля и приемки:

  • ГОСТ 23752-79, ГОСТ 23751-86 3-5 класс точности.
  • IPC-A-600 Class II-III, Mil-Spec available



ВНИМАНИЕ!:

Цены на изготовление гибких печатных плат могут варьироваться в зависимости от типов используемых материалов, толщины материала, толщины фольги, количества отверстий, размера печатной платы, сложности и класса точности платы. Для того, чтобы Вы получили наиболее точное представление о стоимости своего проекта, предлагаем прислать нам запрос или проект по e-mail для точного расчета цены.



Позвонив нам по телефону или отправив сообщение по e-mail, Вы можете получить консультацию по любым организационным и техническим вопросам. Не стесняйтесь спросить, особенно если проектируете новую печатную плату или применяете более жесткие параметры, чем обычно. Вы также можете приехать к нам в офис и обсудить с нашими высококвалифицированными специалистами ваши заказы и проблемы.



Для самостоятельной оценки стоимости и сроков поставки печатных плат, воспользуйтесь нашим прайсом. Чтобы узнать точную стоимость ваших печатных плат, вы можете прислать нам по e-mail файлы проекта (с указанием формата и версии САПР) и описание печатной платы, заполнив наш бланк заказа и указав количество и желаемый срок.
