Изготовление многослойных печатных плат

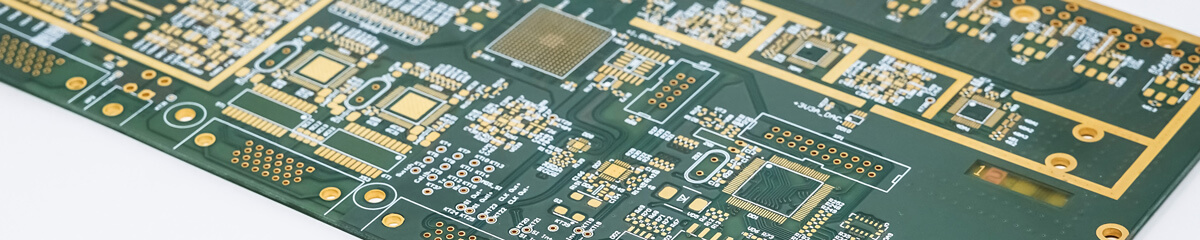

Разработка очередных поколений элементной базы (интегральная, затем функциональная микроэлектроника), ужесточение требований к электронным устройствам, потребовали развития техники печатного монтажа и привели к созданию многослойных печатных плат (МПП). Миниатюризация электроники невозможна без постоянного совершенствования всех ее компонентов и устройств, в том числе, конечно же, и печатных плат.

Использование микросхем в корпусах BGA повлекло за собой повышение сложности многослойных печатных плат. Возрастает количество используемых слоёв, возникает необходимость применения скрытых и слепых переходных отверстий.

Наше производство многослойных печатных плат отличается широкой номенклатурой конструктивов выпускаемых МПП, высокоточным технологическим, контрольным оборудованием, а так же многолетним производственным опытом.

Мы постоянно совершенствуем технологию, используем высококачественные материалы и растворы, что бы выпускать современные, с повышенными требованиями к параметрам многослойные печатные платы.

Вы работайте напрямую с производителем, гарантирующим качество и срок поставки печатных плат, располагающим квалифицированным персоналом и современными технологическими возможностями.

Базовые возможности изготовления многослойных печатных плат:

  Используемые материалы:

  • FR-4, FR-5, FR4 High Tg, СФ, СТФ;
  • Толщина фольги внешних слоёв, мкм: 12, 18, 35, 50, 70 и другие, звоните
  • Толщина фольги внутренних слоёв, мкм: 35
  • Толщина плат, мм: от 0,65 до 3.2

Типовые конструктивы МПП

Подробнее..

Максимальный размер платы, мм: 475 х 325

Класс сложности изготовления:

Подробнее..

Финишное покрытие:

Паяльная маска:

  • Жидкая, цвет: зеленый, красный, чёрный, синий, белый.
  • Плёночная, цвет: зеленый

Маркировка:

  • 1 – 2-х сторонняя, цвет: белый,
  • Маркировка жидкой паяльной маской

Мехобработка:

  • Фрезерование
  • Скрайбирование (v-score)

Контроль:

  • Визуальный(100%)
  • Оптический (AOI) Orion
  • Электроконтроль (Fly-probe ATG,EMMA)

Стандарты контроля и приемки:

  • ГОСТ 23752-79, ГОСТ 23751-86 3-5 класс точности.
  • Приемка "5"
  • IPC-A-600 Class II-III, Mil-Spec available



Цены на подготовку и производство серийного заказа многослойных печатных плат по тарифу "стандарт":

Цены в рублях, без НДС от 28.03.2016

ПОДГОТОВКА К ПРОИЗВОДСТВУ ПЕЧАТНЫХ ПЛАТ

Обработка файлов платы одного наименования*

450 руб

Фотошаблон на 1 слой

270 руб

Маркировка с одной стороны (фотошаблон + трафарет)

540 руб

Подготовка программы электроконтроля

250 руб

*- Если ширина проводников менее 0.2 мм, или зазоры менее 0.2 мм, или диаметр отверстия менее 0.4 мм стоимость обработка файлов увеличивается на 50%.

СЕРИЙНОЕ ИЗГОТОВЛЕНИЕ ПЕЧАТНЫХ ПЛАТ

Объем заказа*

до10 дм2

>10 дм2

>20 дм2

>50 дм2

>100 дм2

>200 дм2

>300 дм2

>500 дм2

>1000 дм2

4х - слойные с электроконтролем

499

393

337

277

217

212

206

200

195

6и - слойные с электроконтролем

753

578

475

396

322

311

295

279

266

8и - слойные с электроконтролем

999

785

672

553

433

414

395

372

356

10и - слойные с электроконтролем

1321

1031

886

734

548

523

506

492

470

паяльная маска
(2 стороны, зеленая)

24

24

22

16

12

12

12

10

10

маркировка
(1 сторона)

17

15

14

11

6

6

6

3

3

иммерсионное золочение

66

62

59

55

50

47

46

45

45

иммерсионное олово

45

41

37

33

29

28

26

24

23

  • Скрайбирование и фрезеровка по контуру и внутри плат (за погонный дм) – 2 рубля;
  • Покрытие ножевого разъема гальваническим никелем/золотом – 25 рублей за 1 разъем + 0.20 руб/мм2 за покрытие золотом;
  • Стоимость нанесения сухой пленочной маски — 79 руб./дм2;
  • При заказе синей, красной, черной, белой LPI маски, стоимость покрытия защитной маской увеличивается в 2 раза;
  • При заказе «Комплектом»(несколько разнотипных плат одного изделия на заготовке), стоимость изготовления* увеличивается на 20-30%.



ВНИМАНИЕ!:

Цены на изготовление печатных плат могут варьироваться в зависимости от типов используемых материалов, толщины материала, толщины фольги, количества отверстий, размера печатной платы, сложности и класса точности платы. Для того, чтобы Вы получили наиболее точное представление о стоимости своего проекта, предлагаем прислать нам запрос или проект по e-mail для точного расчета цены.



Сроки и тарифы на производство многослойных печатных плат

Тариф

Срок

Цена

"Суперэкспресс"

4-5 календ.дня

(цена "стандарт" + 100%*.)

"Экспресс"

10-12 календ.дней

(цена "стандарт" + 30%*.)

"Стандарт"

20-25 календ.дней

* - Подготовка к производству не индексируется .

ВНИМАНИЕ!: В срок изготовления заказа не входит время доставки заказа до конечного заказчика или нашего представительства.



  • Серийный заказ - заказ от одной нашей технологической заготовки, 1 тип плат -1 заготовка. Фотошаблоны заготовок сохраняются для последущих повторных заказов
  • При переводе Вашего прототипного заказа в серийное производство, связанного с размещением печатной платы одного наименования на обычную технологическую заготовку, Вы получите скидку 50% на подготовку к производству.
  • В календарные дни не входят общероссийские праздники, такие, как 8 марта, 1 мая, новогодние каникулы.
  • Прием заказов осуществляется только в рабочие дни с 8.00 до 16.00 по новосибирскому времени.
  • День получения заявки в срок изготовления плат не входит.
  • Срок исполнения заказа исчисляется с момента поступления 100%-й предоплаты заказа.
  • Заказы с иммерсионным покрытием принимаются только со срочностью Серия и Экспресс.
  • Заказы на суперсрочное изготовление ПП нужно присылать на эл.адрес market@pselectro.ru с пометкой "Суперэкспресс".



Позвонив нам по телефону или отправив сообщение по e-mail, Вы можете получить консультацию по любым организационным и техническим вопросам. Не стесняйтесь спросить, особенно если проектируете новую печатную плату или применяете более жесткие параметры, чем обычно. Вы также можете приехать к нам в офис и обсудить с нашими высококвалифицированными специалистами ваши заказы и проблемы.



Для самостоятельной оценки стоимости и сроков поставки печатных плат, воспользуйтесь нашим прайсом или онлайн-калькулятором. Чтобы узнать точную стоимость ваших печатных плат, вы можете прислать нам по e-mail файлы проекта (с указанием формата и версии САПР) и описание печатной платы, заполнив наш бланк заказа и указав количество и желаемый срок. ) ;
